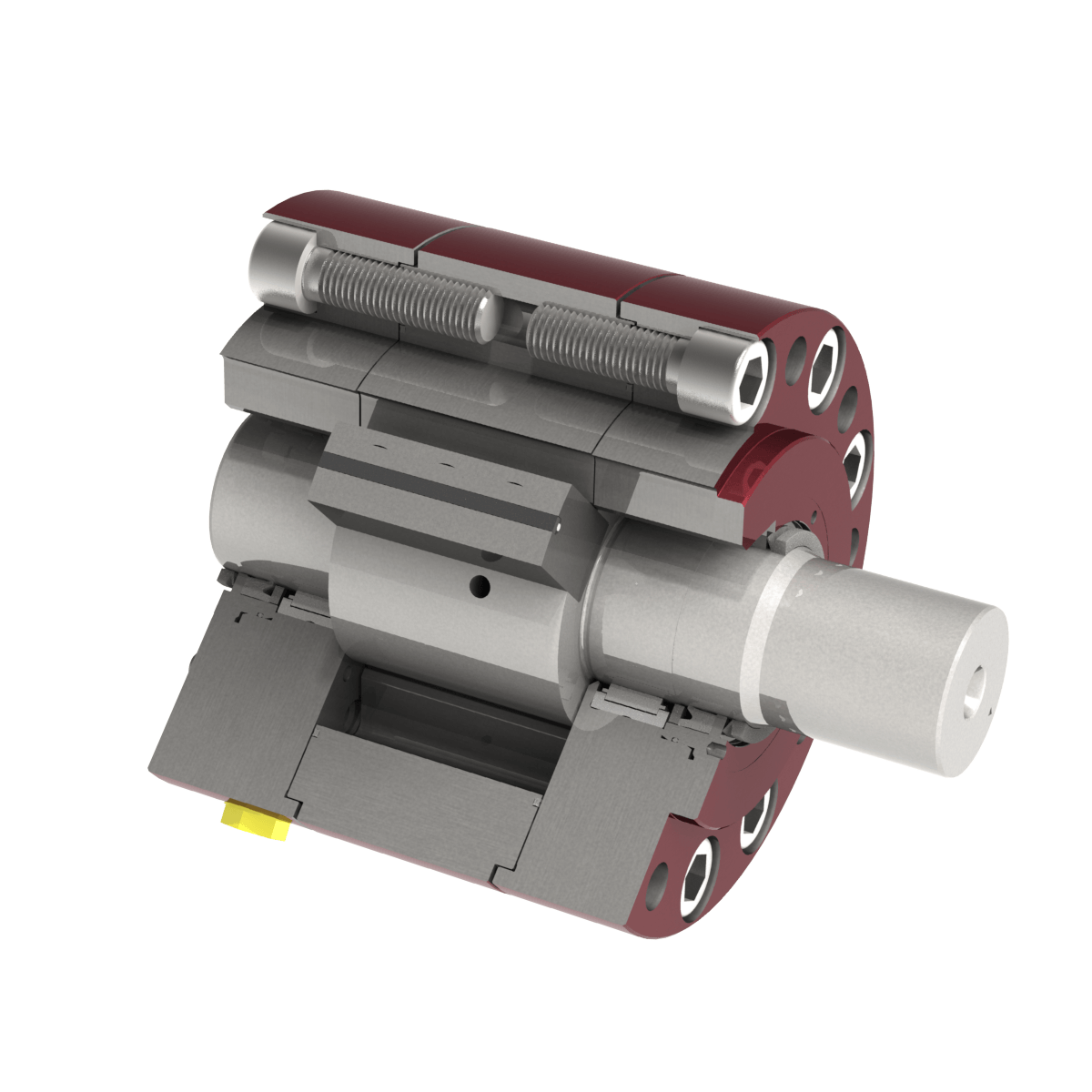

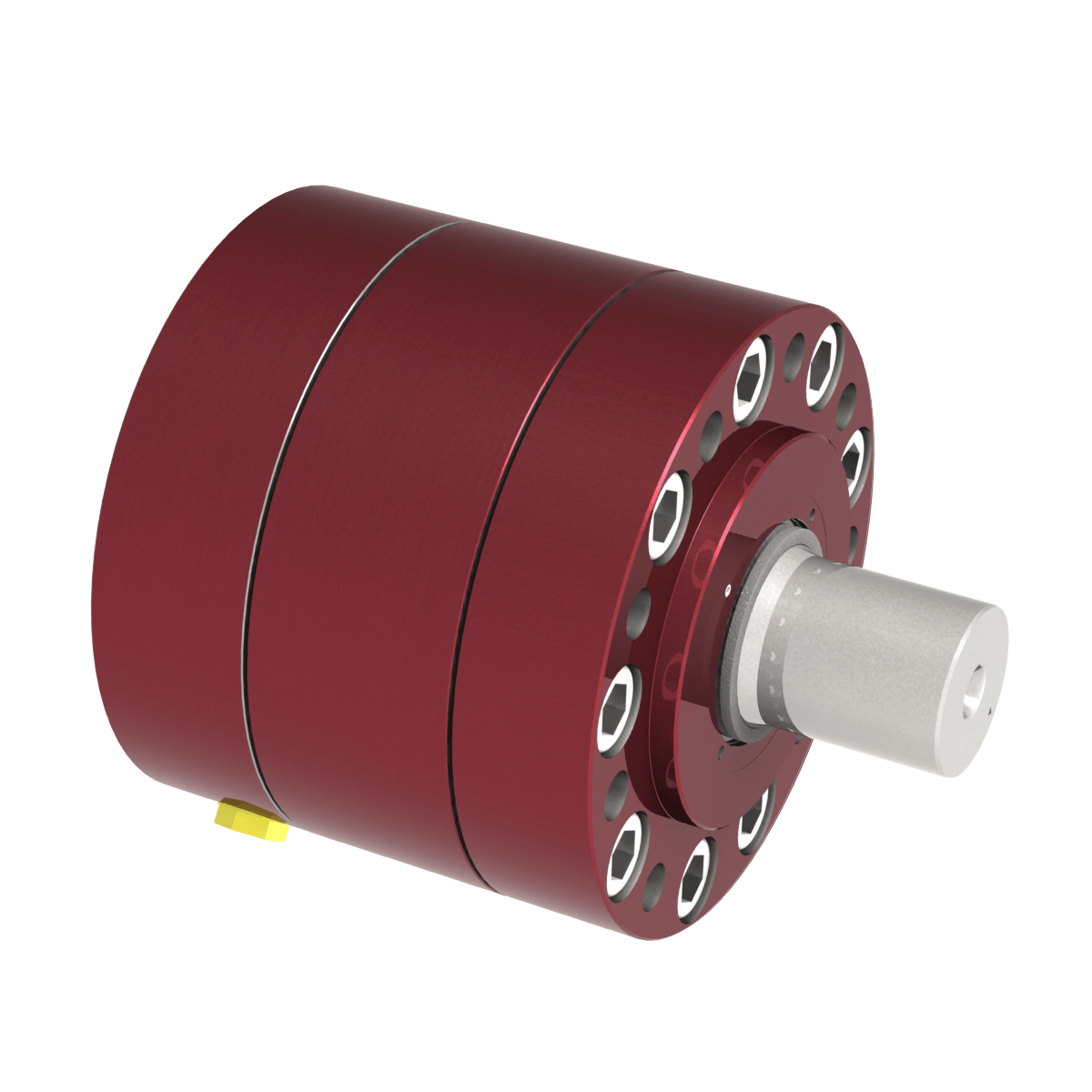

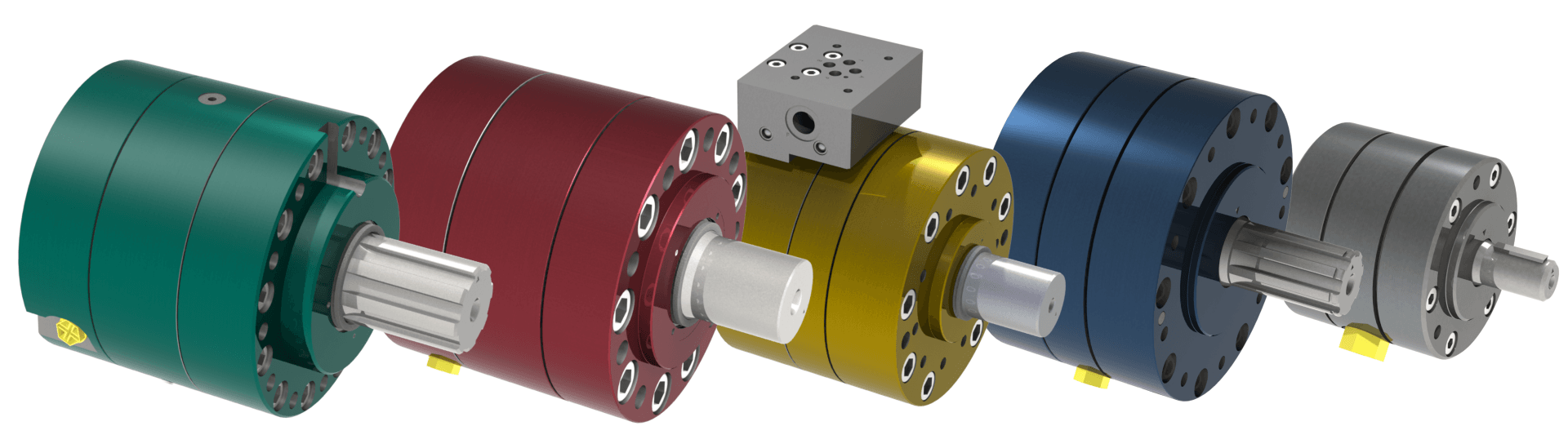

Die Baureihe SP - individuell und schnell
SP - das steht für Super Power - und den Namen haben sie verdient. Die Geräte sind zugelassen für einen Betriebsdruck von 300 bar, dabei ist zur Erzeugung des Drehmoments ausschließlich der Differentialdruck maßgebend. In der Standardausführung sind die Geräte der Serie – SP mit einem Schwenkwinkel von 270° ausgestattet. Auf Anforderung können auch Drehkolben-Arbeitszylinder mit kleinerem Winkel inkl. Endlagendämpfung und einem inneren Anschlag geliefert werden.
Mit der Doppelkolbenausführung (D-Geräte) kann bei einem Schwenkwinkel bis zu 90° das Drehmoment bei gleicher Baugröße noch einmal verdoppelt werden.
Als Option können die Geräte auch mit Keilwellen nach DIN 5463 flankenzentriert, Zahnwellen nach DIN 5480 oder Passfedern nach DIN 6885 ausgestattet werden.
In der Tabelle unten finden Sie die technischen Datenblätter zu allen Zylindern dieser Baureihe und die passenden 3D-Daten im STEP-Format zum Download.
Eigenschaften:
• Servo-Hydraulische Anwendungen
• hohe Lastwechselzahlen
• hohes Drehmoment
• geringer Bauraum
• individuelle Schwenkwinkel
• Endlagendämpfung
• Steuerzapfen
• Positionsabfrage
• verschiedene Wellenformen: Hohlwelle, Keilwelle, glatte Welle, Passfederwelle
Einsatzgebiete:
• Werkzeugmaschinen
• Werkzeugmaschinen
• Lager und Logistik
• Stell- und Regelanwendungen
• Lenksysteme für Land- und Wasserfahrzeuge
• Druckmaschinen
• Handhabungstechnik
• Montagestraßen
• Prüfstände
• Kräne
| Modell | Druck [bar] | Drehmoment [Nm/bar] | Drehmoment max [Nm | Durchmesser Welle [mm] | Schwenk-winkel max. | Download Datenblatt | Download STEP-Datei |
|---|---|---|---|---|---|---|---|
| SP 11 / 11 D | 300/150 | 0,76 / 1,52 | 228 | 25 | 270°/90° | SP 11 / 11 D | SP 11.STEP |
| SP 12 / 12 D | 300/150 | 3,0 / 6,0 | 900 | 38 | 270°/90° | SP 12 / 12 D | SP 12.STEP |
| SP 13 / 13 D | 300/150 | 4,4 / 8,8 | 1 320 | 42 | 270°/90° | SP 13 / 13 D | SP 13.STEP |
| SP 14 / 14 D | 300/150 | 8,9 / 17,8 | 2 670 | 60 | 270°/90° | SP 14 / 14 D | SP 14.STEP |
| SP 15 / 15 D | 300/150 | 13,4 / 26,8 | 4 020 | 60 | 270°/90° | SP 15 / 15 D | SP 15.STEP |
| SP 16 / 16 D | 300/150 | 29,8 / 59,6 | 8 940 | 95 | 270°/90° | SP 16 / 16 D | SP 16.STEP |
| SP 17 / 17 D | 300/150 | 46,7 / 93,4 | 14 010 | 95 | 270°/90° | SP 17 / 17 D | SP 17.STEP |
| SP 18 / 18 D | 300/150 | 76,7 / 153,4 | 23 010 | 130 | 270°/90° | SP 18 / 18 D | SP 18.STEP |
| SP 19 / 19 D | 300/150 | 107,3 / 214,6 | 32 200 | 130 | 270°/90° | SP 19 / 19 D | SP 19.STEP |
| SP 20 / 20 D | 300/150 | 160 / 320 | 48 000 | 150 | 270°/90° | SP 20 / 20 D | SP 20.STEP |
